管夾閥系列

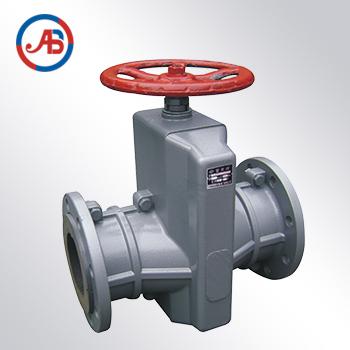

鋁合金管夾閥
圖片展示

產品描述
產品型號：鋁合金管夾閥
產品特點：
詳細介紹
工作原理
當順轉手輪時，使大小閥桿同時帶動上下閘板、壓縮管套進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。因橡膠管套承受力小，所以在開閉時，操作人員旋轉手輪只要感到適當?shù)钟|，均達到開閉極點，切勿盡力多人輔助，禁用其它工具開閉。
結構
本閥門由上下鋁合金閥體、橡膠管套、大小閥桿閘板、上下導柱等零件組成。
安裝維修
1、管夾閥門尺寸符合機械工業部標準，出廠前經過試壓，GJ41X-6按10公斤，GJ41X-10按16公斤，試壓持續5分鐘無泄漏，安裝時不必拆洗、調整、更動。
2、本閥門在管道上任意安裝，沒有介質流向限制。久時使用，如有磨損或泄漏，只需將閥體拆下調換新管套，其閥體可長期使用，經濟實惠。
零件材料
閥體 套管 閥桿 壓桿、手輪 托架
鋁合金 橡膠 鑄銅、碳鋼 鑄鐵 球墨鑄鐵


技術參數

公稱通徑 公稱壓力 適用溫度 適用介質
DN25~300 0.6MPa 小于85度 礦漿、磨料、干濕性粉塵類


主要連接尺寸及外型尺寸

公稱通徑 主要連接尺寸及外型尺寸
Main outling dimensions and connection dimensions 		重量
（KG）
L D D1 D2 b z-φ
20 135 105 75 55 16 4-14 2.5
25 145 115 85 65 16 4-14 3
32 160 135 100 78 18 4-18 4
40 180 145 110 85 18 4-18 6
50 210 165 125 100 20 4-18 7.5
65 250 185 145 120 20 4-18 9.5
80 300 190 160 135 22 4-18 16
100 350 215 180 155 22 8-18 20
125 430 245 210 185 25 8-18 28
150 500 280 240 210 25 8-23 43
200 650 335 295 265 32 8-23 80
250 800 390 350 310 32 12-23
300 950 562 445 400 32 12-23
